接地电阻测试仪是检验、测量接地电阻的常用仪表；
也是电气安全检查与接地工程竣工验收不可缺少的工具；
广泛应用于电力、铁路、交通、、电信、金融、化工、气象等领域的电气设备接地测量及传输线路的接地测量等等。
近年来由于计算机技术的飞速发展，接地电阻测试仪也渗透了大量的微处理器技术；
其测量功能，内容与精度是一般仪器所不能相比的。
接地电阻测试仪完全控制了接地电阻测试的领域，可以做到测试值正确无误。
目前智能式接地电阻测试仪不仅功能强大，而且可以应付现场各种复杂情况；
如有效地排除干扰、自动跟踪合适测试条件、出现各种问题当即智能提示等等，检测接地装置好坏理想的仪器。
接地电阻测量方法包括两线法、三线法、四线法、单钳法和双钳法；
这五种方法各有各的特点，实际测量时，尽量选择正确的方式，才能使测量结果准确无误。
一、两线法
条件：必须有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。如果已知地远小于被测地的电阻，测量结果可以作为被测地的结果。
适用于：楼群稠密或水泥地等密封无法打地桩的地区。
接线：E+ES接到被测地，H+S接到已知地。

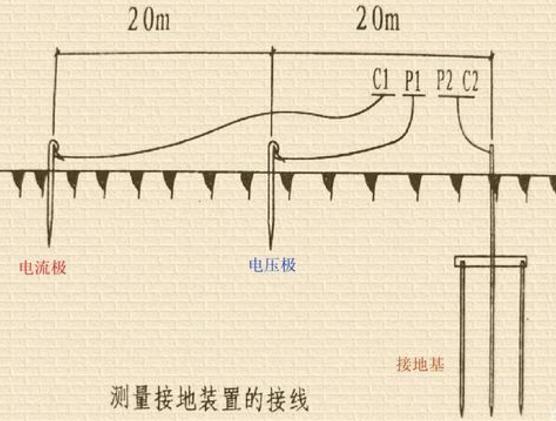

二、三线法
条件：
必须有两个接地棒：一个辅助地和一个探测电极。各个接地电极间的距离不小于20米。
原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。
适用于：地基接地，建筑工地接地和防雷接地。
接线：S接探测电极，H接辅助地，E和ES连接后接被测地。。
三、四线法
基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替代三线法测量时E和ES必须单独直接连接到被测地。
该方法是所有接地电阻测量方法中准确度的。
四、单钳测量
测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。
适用于：多点接地，不能断开连接，测量每个接地点的电阻。
接线：用电流钳监测被测接地点上的电流。
五、双钳法
条件：多点接地，不打辅助地桩，测量单个接地。
接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的距离要大于0.25米。
