00001前 言
本标准按照HS/T 1-2011《海关标准编写规则》、HS/T 39-2013《海关化验标准编写规则》的编制规则起草。
本标准代替HS/T 4-2006《有机表面处理二氧化硅的鉴定方法》，与HS/T 4-2006相比，主要变化如下：
——修改了疏水性试验中加入试样的量，从约2 g修改为约0.8 g。
——增加了仪器分析条件。
本标准由中华人民共和国海关总署关税征管司提出。
本标准由中华人民共和国海关总署政策法规司归口。
本标准起草单位：中华人民共和国广州海关。
本标准主要起草人：徐恬、陈颖怡、谭朝勤、钟步江、贺玺、邝杰炜。
有机表面处理二氧化硅的鉴定方法
000011 范围
本标准规定了经有机表面处理二氧化硅的分析步骤和判定方法。
本标准适用于经有机表面处理二氧化硅的分析。
000012 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6040 红外光谱分析方法通则
000013 原理
利用疏水性实验，判断试样是否经有机表面处理；利用红外光谱定性试验，与已知的经有机表面处理二氧化硅的红外光谱进行比较，从而最终鉴定试样是否经有机表面处理。
000014 试剂与材料
a) 乙醇，分析纯。
b) 溴化钾粉，光谱纯。
000015 仪器
a) 傅里叶变换红外光谱仪。
b) 刻度量筒：100 mL。
c) 烧杯：250 mL。
000016 分析步骤
000016.1 疏水性实验
取250 mL烧杯，倒入约100 mL蒸馏水，将少量（约0.8 g）试样放入水中并用玻棒搅拌，观察试样的沉降情况，如试样漂浮在水面，再用少量乙醇将试样润湿。
000016.2 红外光谱定性试验
6.2.1 试样制备
根据GB/T 6040 要求，把试样和溴化钾粉混合研磨，采用压片法制样后待测。
6.2.2 仪器分析条件
a) 波数范围：4 000 cm-1～ 400 cm-1
b) 扫描次数:16；
c) 分辨率:16 cm-1 。
6.2.3 测定
根据GB/T 6040要求，将制备好的试样进行红外分析。
000017 结果表示
7.1 疏水性实验
如试样漂浮在水面，再用少量乙醇润湿后迅速发生沉降，体系变为悬浊液，则可初步判定试样经过有机处理。
7.2 红外光谱定性试验
通过检测试样在3 100 cm-1～2 700 cm-1波数处是否具有碳氢的特征吸收峰，判断试样是否经有机表面处理。有机表面处理二氧化硅试样的红外光谱谱图参见附录A，未经表面处理的二氧化硅试样的红外光谱谱图参见附录B。
附录A
（资料性附录）
本附录给出了有机表面处理二氧化硅试样的红外光谱谱图（见图A.1）。
有机表面处理二氧化硅红外光谱图
图A.1 有机表面处理二氧化硅试样的典型红外光谱谱图
附录B
（资料性附录）
本附录给出了未经表面处理二氧化硅试样的红外光谱谱图（见图B.1）。

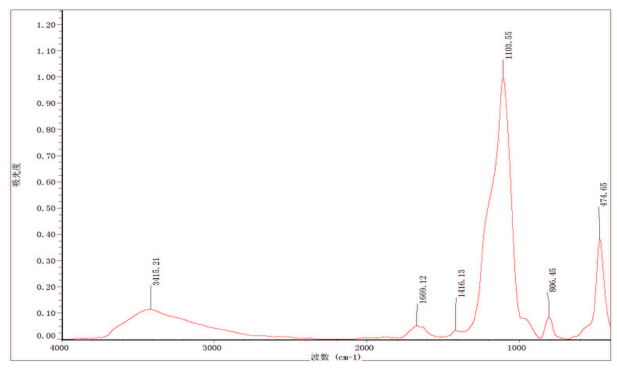

未经表面处理二氧化硅红外光谱图
图B.1 未经表面处理二氧化硅试样的典型红外光谱谱图
关注微信公众号
