硫化铜精矿经氧化或硫酸化焙烧后，可能出现于焙砂及烟尘中的化合物有CuSO4、CuO.CuSO4、Cu2O、CuO、亚铁酸铜（CuO.Fe2O3）以及未转化的铜硫化物（因为黄铜矿易分解，所以主要是Cu2S）。
CuSO4的分离 一般不宜用水浸取，因为在焙烧过程中常常产生Fe2(SO4)3和CaO、MgO、ZnO、PbO等,这些成分对水浸取CuSO4有干扰，Fe2(SO4)3可使硫化铜和Cu2O溶解；CaO等碱性或两性氧化物可使溶解的铜离子以氢氧化物形式析出。此外,焙砂一般含相当数量的CuO、CuSO4，实际上不完全溶于水。用柠檬酸钠等络合浸取，可消除干扰。在规定条件下，CuSO4和CuO.CuSO4完全溶解，其他所有化合物溶解甚少。
Cu2O的分离 分离Cu2O的溶剂有数种,如50g/L盐酸羟胺溶液、30g/L柠檬酸溶液、15%NH4Cl溶液均可使氧化亚铜溶解，其他铜化合物浸取率甚低。其中尤以柠檬酸溶液选择性更高。
铜硫化物的分离 焙砂中的CuO比较稳定，故可在分离CuO之前分离硫化铜。在焙砂中,铜硫化物多以Cu2S和CuS形式存在，易溶于饱和溴水。CuO与溴不发生作用，但溴水中含有少量HBr和HBrO,所以一些细粒的CuO浸取率增大。于饱和溴水中加入适量柠檬酸钠，可使饱和溴水的pH升高,从而降低CuO的浸取率。在规定的条件下，铜硫化物完全溶解，CuO的浸取率在2%以下,也可以用方解石（CaCO3）代替柠檬酸钠。亚铁酸铜几乎不溶于饱和溴水中。无论是加柠檬酸钠；还是加方解石的饱和溴水，都必须临时配制,否则将失去控制pH值的作用，同时溴受到破坏，影响硫化物的浸取。也可以用溴-甲醇溶液代替饱和溴水。
CuO的分离 在焙砂中，CuO含量甚高。研究表明,在强烈焙烧下产生的CuO,比自然界存在的一些氧化铜矿物稳定得多。一些在矿石物相分析中常用的氧化铜矿物的浸取剂,均不能完全浸取焙砂中的CuO。为使CuO与亚铁酸铜分离，建议采用2%HCl，在沸水浴上浸取20min。此时，CuO溶解完全，亚铁酸铜仅浸率%左右。浸取时，于2%HCl中加入凡滴溴素，可降低亚铁酸铜的浸取率,否则,进入2%HCl溶液中的Fe(Ⅱ)可促进亚铁酸铜的溶解。当试样中的CuO含量不高时,也可以采用3%乙二胺溶液在沸水浴上浸取CuO；或者用15%乙酸煮沸浸取CuO。
亚铁酸铜的分离 留在最终的残渣中。

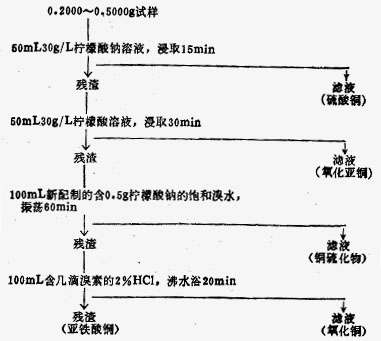

硫化铜精矿焙烧产品化学物相分析流程如下图所示。
图中 焙砂中铜的化学物相分析流程
关注微信公众号
