双金属温度计的工作原理是利用二种不同温度膨胀系数的金属，一端焊接在固定点，另一端当温度变化时扭曲变形，将其转换成指针偏转角度，指示温度。
抽芯式是指双金属感温元件可以从外保护管内抽出更换，是使用广泛的现场指示温度计。

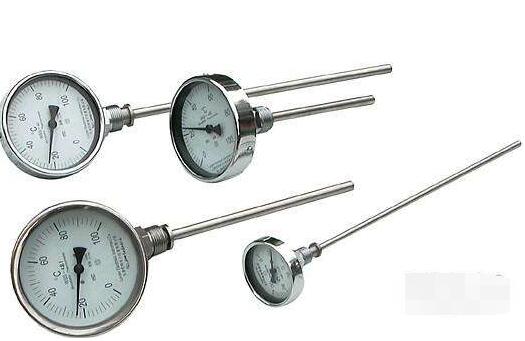

按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。
1、径向型双金属温度计：指针盘与保护管平行连接；
2、135°向型双金属温度计：指针盘与保护管成135°连接；
3、万向型双金属温度计：指针盘与保护管连接角度可任意调整；
4、轴向型双金属温度计：指针盘与保护管垂直连接。
对双金属温度计的安装，应注意有利于测温准确，安全可考及维修方便，而且不影响设备运行和生产操作；
要满足以上要求，在选择对热电阻的安装部位和插入深度时要注意以下几点：
（1）为了使热电阻的测量端与被测介质之间有充分的热交换，应合理选择测点位置，尽量避免在阀门，弯头及管道和设备的死角附近装设热电阻。
（2）带有保护套管的热电阻有传热和散热损失，为了减少测量误差，热电偶和热电阻应该有足够的插入深度：
a、对于测量管道中心流体温度的热电阻，一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装)。
如被测流体的管道直径是200毫米，那热电阻插入深度应选择100毫米；
b、对于高温高压和高速流体的温度测量(如主蒸汽温度)，为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂，可采取保护管浅插方式或采用热套式热电阻。
浅插式的热电阻保护套管，其插入主蒸汽管道的深度应不小于75mm；热套式热电阻的标准插入深度为100mm；
c、假如需要测量是烟道内烟气的温度，尽管烟道直径为4m，热电阻插入深度1m即可；
d、当测量原件插入深度超过1m时，应尽可能垂直安装，或加装支撑架和保护套管。
