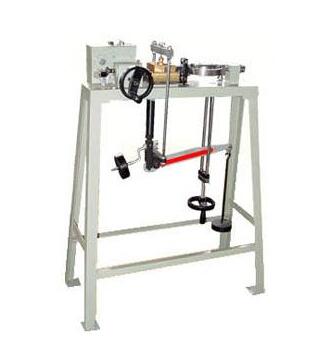

电动应变控制式直剪仪用于测定土地抗剪强度,通常采用四个试样，分别在不同的垂直压力下；施加剪切力进行剪切，求得破坏时的剪应力,然后根据库伦定律确定强度参数，内摩擦角和凝聚力。
电动应变控制式直剪仪的结构：
推动座部分：推进杆进程以手轮（带手折柄）每转，推进杆移至0.2mm推动剪切盒进行剪切。
剪切盒部分：剪切盒试样面积30平方厘米，直剪仪高2厘米，（配切土环刀30平方厘米φ61.8×20一只）。
杠杆加压部分：杠杆比为1：20，附加砝码1.53kg三块0.765kg两块（其中一块时吊盘）。
直剪仪测定部分：仪器采用圆形量力环，大水平力为1.2KN，采用滚动衬圈进行导向定位。
电动应变控制式直剪仪校验方法：
杠杆比及量力环率定值是否符合要求。
用游标卡尺检测环刀面积30cm2、高20mm及透水板的平度、平行度均 应出厂技术 指标小于0．15mm。
用兆欧表检测电机的功率、电源相位、定额电压与出厂规定是否相符。校验结果处理 全部项目校验后，应填写校验证书。全部项目合格，在校验结论栏内填写“合格”。
外观检查：目测法检查剪切盒、环刀、透水板、加荷装置、砝码是否完整无损。
仪器是否放置平稳。
检查传动系统：蜗轮、蜗杆传动灵活性，蜗杆每转动一周推杆行程、转速是否符合 要求。
电动应变控制式直剪仪注意事项：
试验结束后，将剪切盒擦拭干净，有关表面涂以薄层防锈油。
量力环应根据使用情况或半年进行一次重新率定。
杠杆处轴承使用半年或根据使用情况应给予清洗涂黄油润滑。
使用要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。
初次使用人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。
实验时使用，要布局合理，摆放整齐，便于操作，观察及记录等。
